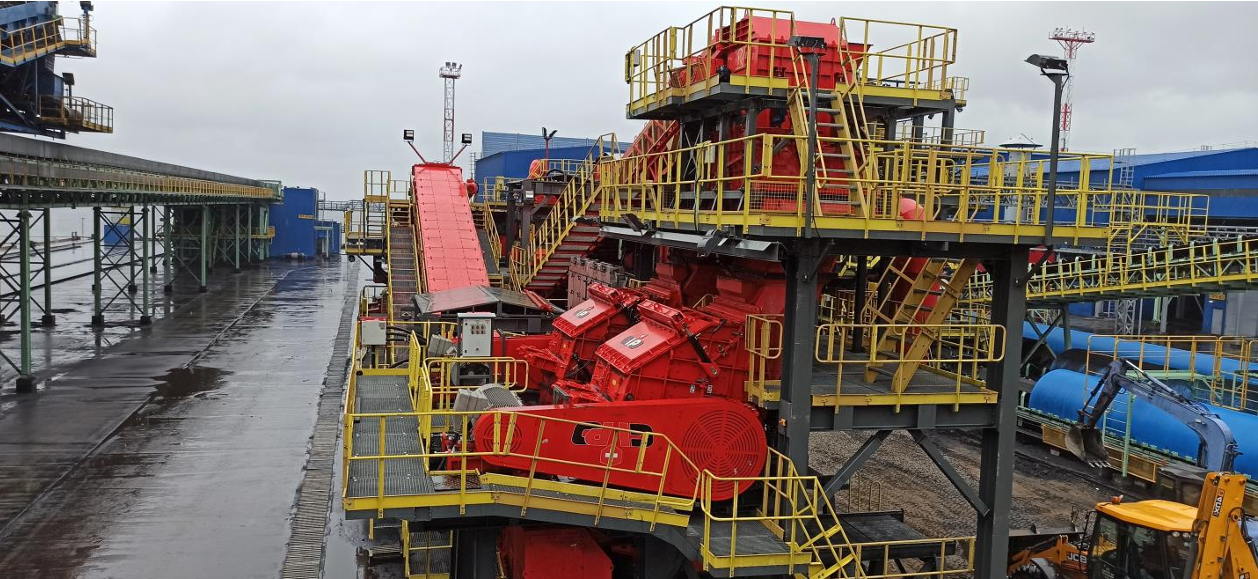

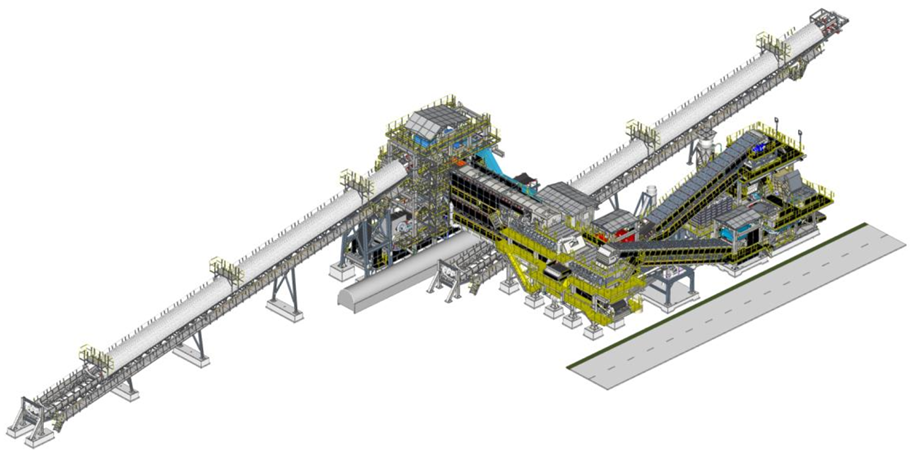

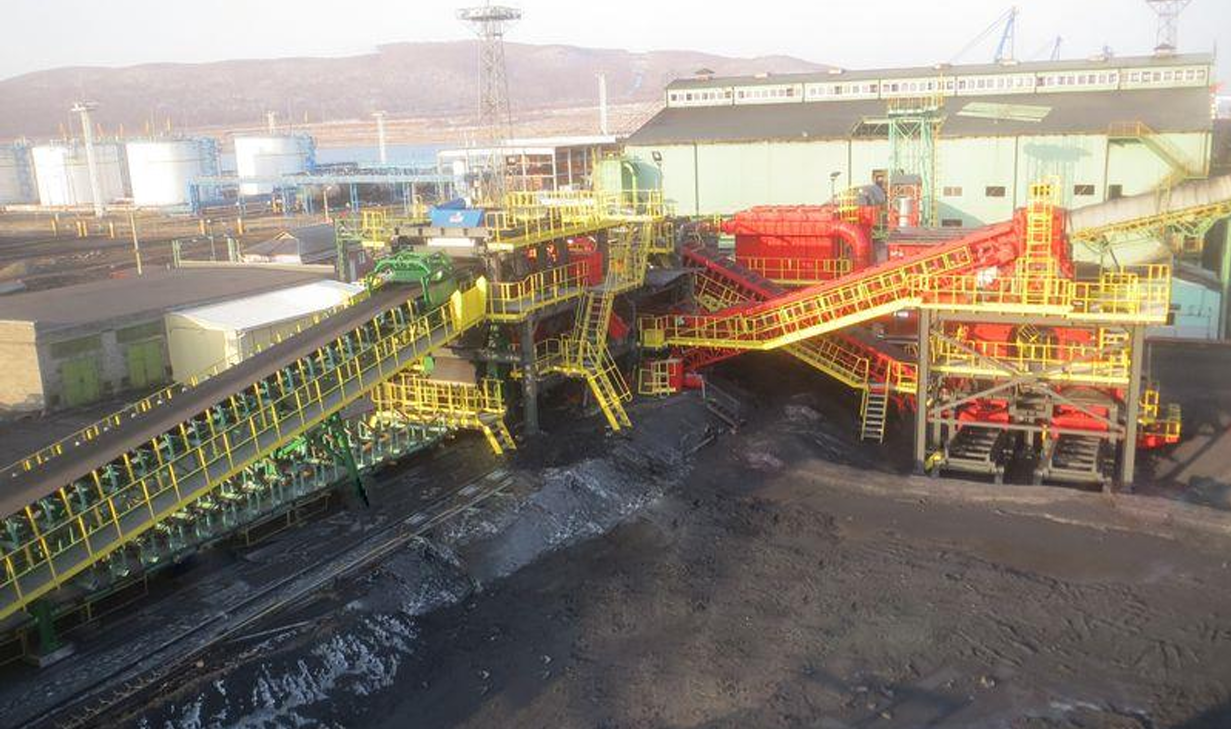

Общая концепция построения ДСК основана на размещении оборудования над конвейером ВС26, что позволяет подавать на существующую конвейерную систему готовый для погрузки уголь без дополнительного транспорта.

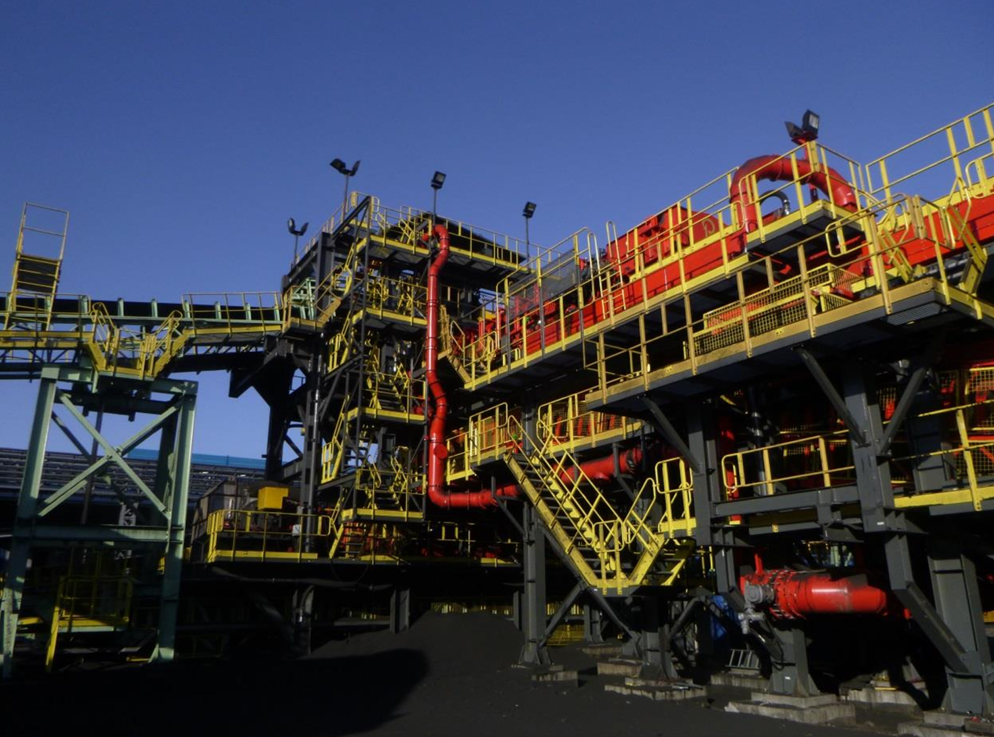

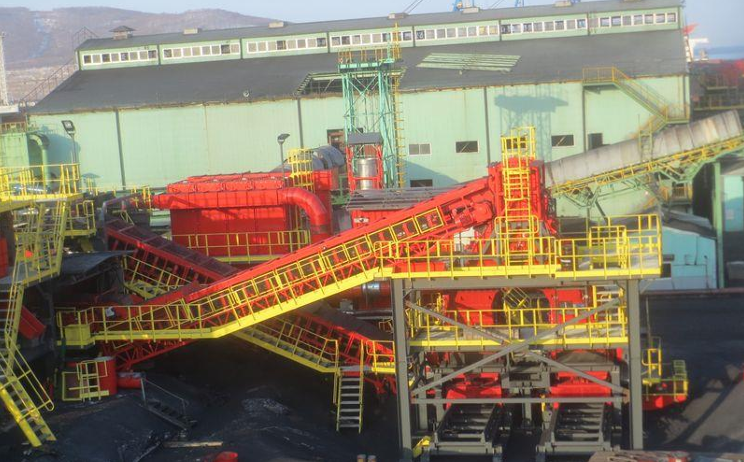

Основываясь на задаче по обработке потока угля производительностью до 3000 т/ч с содержанием класса +50 мм до 50% , был разработан и успешно реализован проект ДСК 26 для ОАО «Восточный Порт» в г. Находка

Тип: Дробильно-сортировочный комплекс

Назначение: сортировка, дробление угля и магнитная очистка от ферромагнитных включений в процессе погрузки судна

Производительность ДСК: 3000 т/час

Размер материала (уголь) на входе в ДСК:

Размер материала (уголь)  на выходе из ДСК: не более 50мм (допускается не более 2% надрешётного продукта)

Допустимый размер и содержание ферромагнитного металла на выходе из ДСК: 0,5 кг на 10000 т., размером не более 50 мм.

Климатическое исполнение:

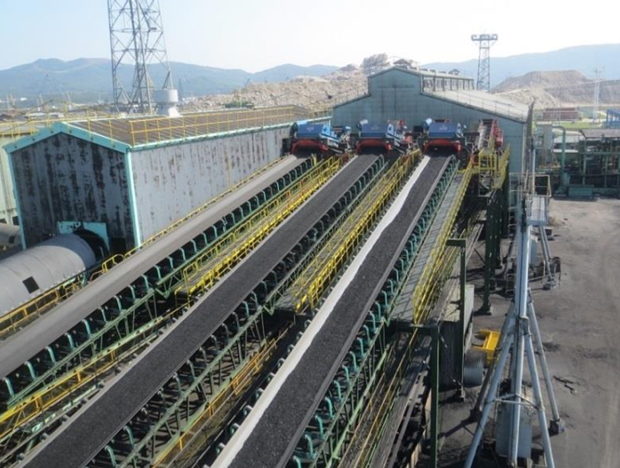

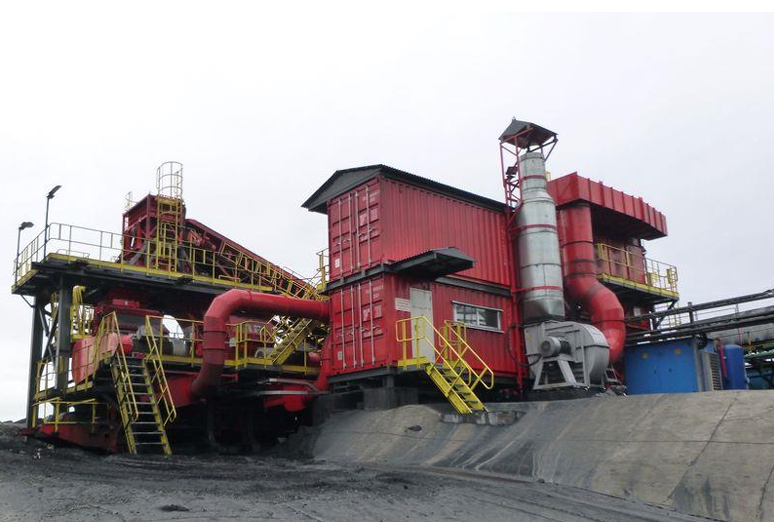

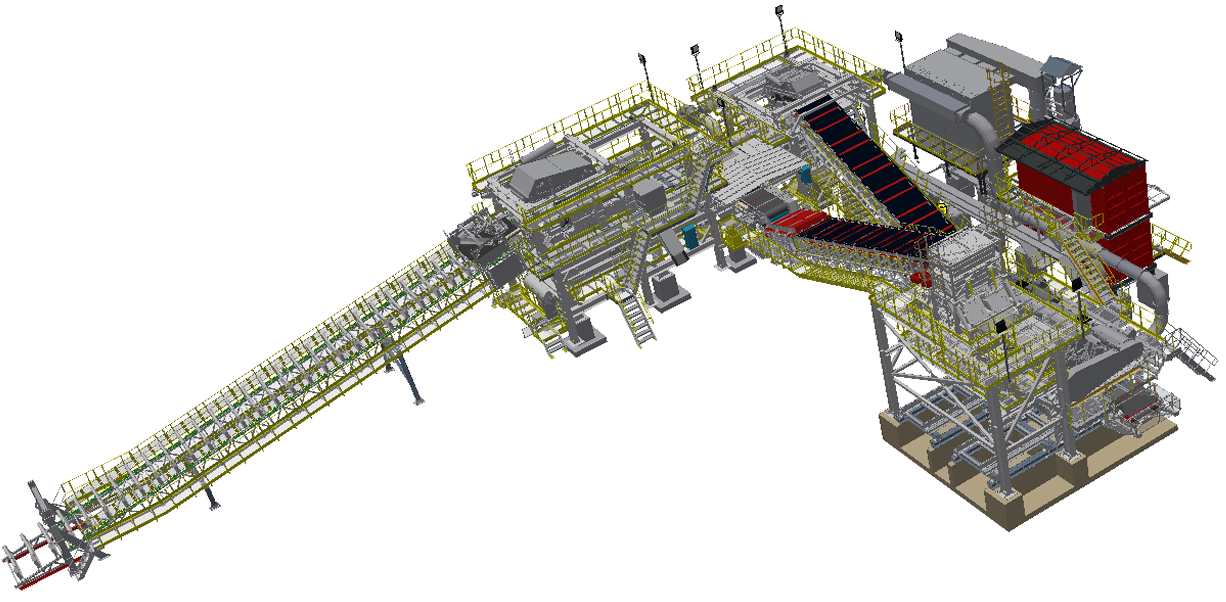

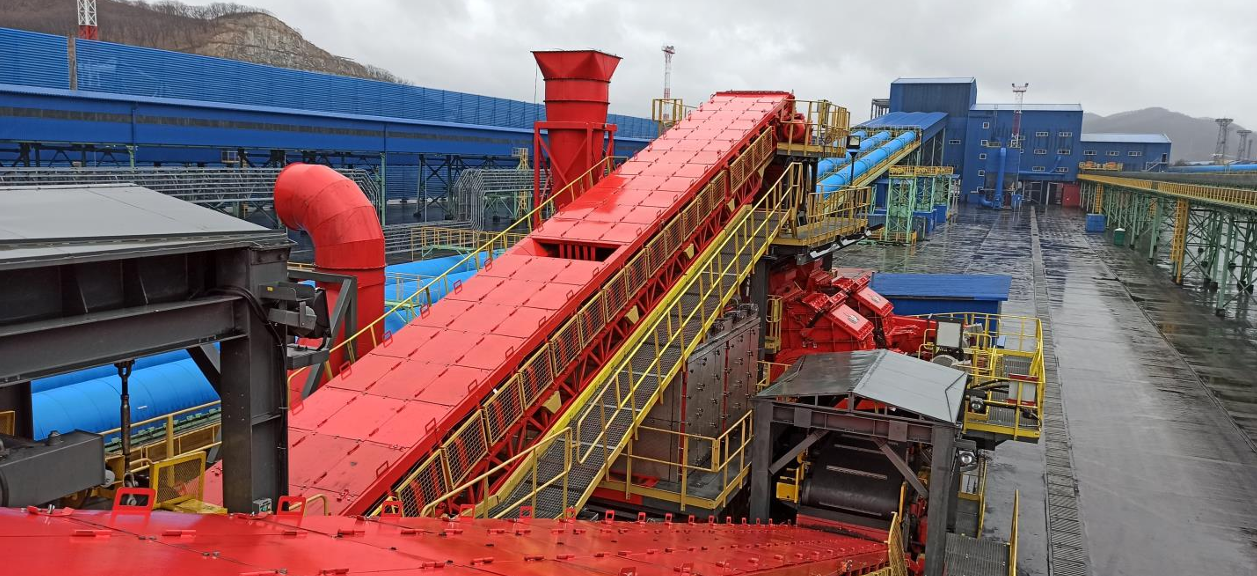

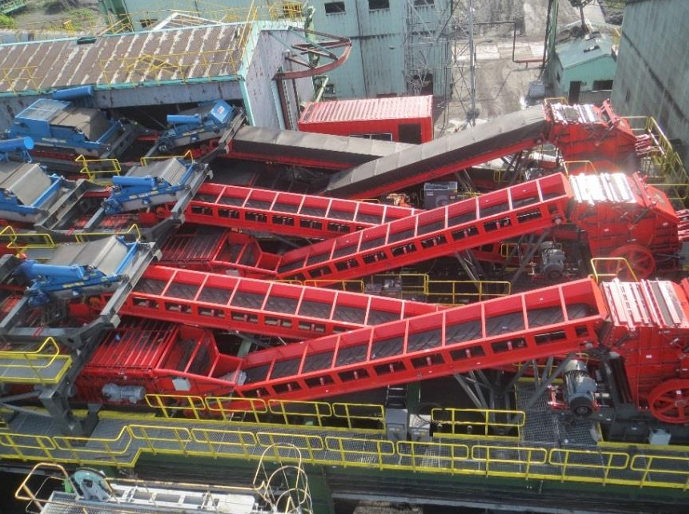

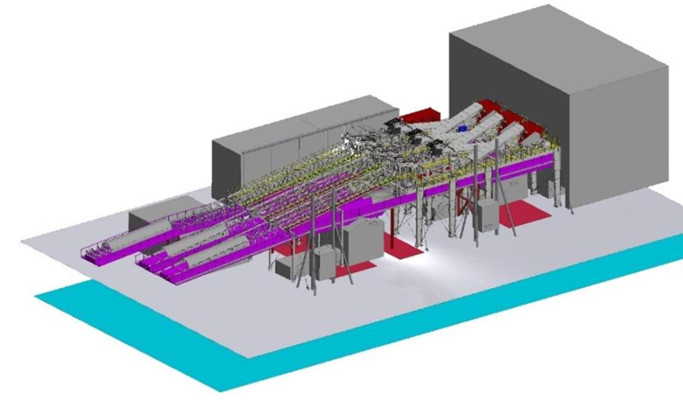

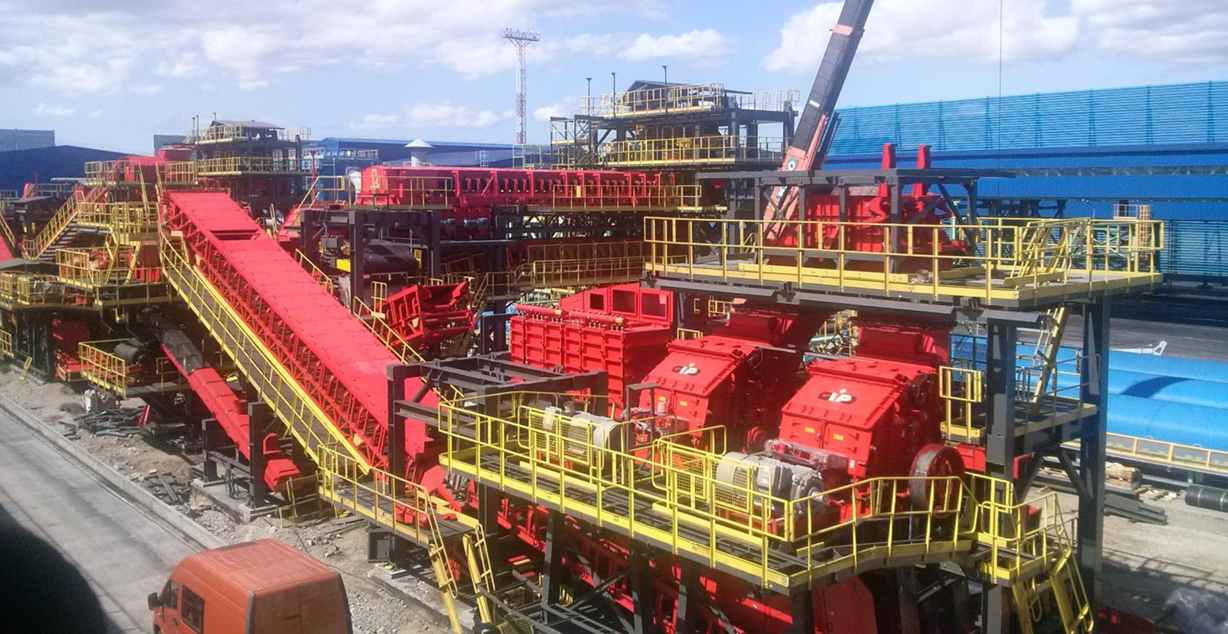

Общая концепция: Основной задачей при построении ДСК было размещение оборудования над существующим комплексом, что позволило подавать на существующую конвейерную систему готовый для погрузки уголь без дополнительного конвейерного транспорта в процессе сортировки, а внутри комплекса транспортируется и дробится только надрешетный продукт. Подобное компоновочное решение позволяет разместить все три комплекса в согласованной зоне.

Тип: Дробильно сортировочный комплекс

Назначение: сортировка, дробление угля и магнитная очистка ферромагнитных включений в процессе погрузки судна

Производительность трех линий: 9000 т/час.

Материал на выходе: 0-50мм (допускается 5% надрешётного продукта)

Допустимый размер и содержание ферромагнитного металла в подрешетном продукте: 0,5кг на 10000 тонн, размером не более 50мм хотя бы в одном измерении

Потребляемая мощность трех линий: 1200 кВт

Климатическое исполнение: умеренное морское Высота подъема транспортируемого угля: 12,5 м.

Масса комплекса:  488,5 т.

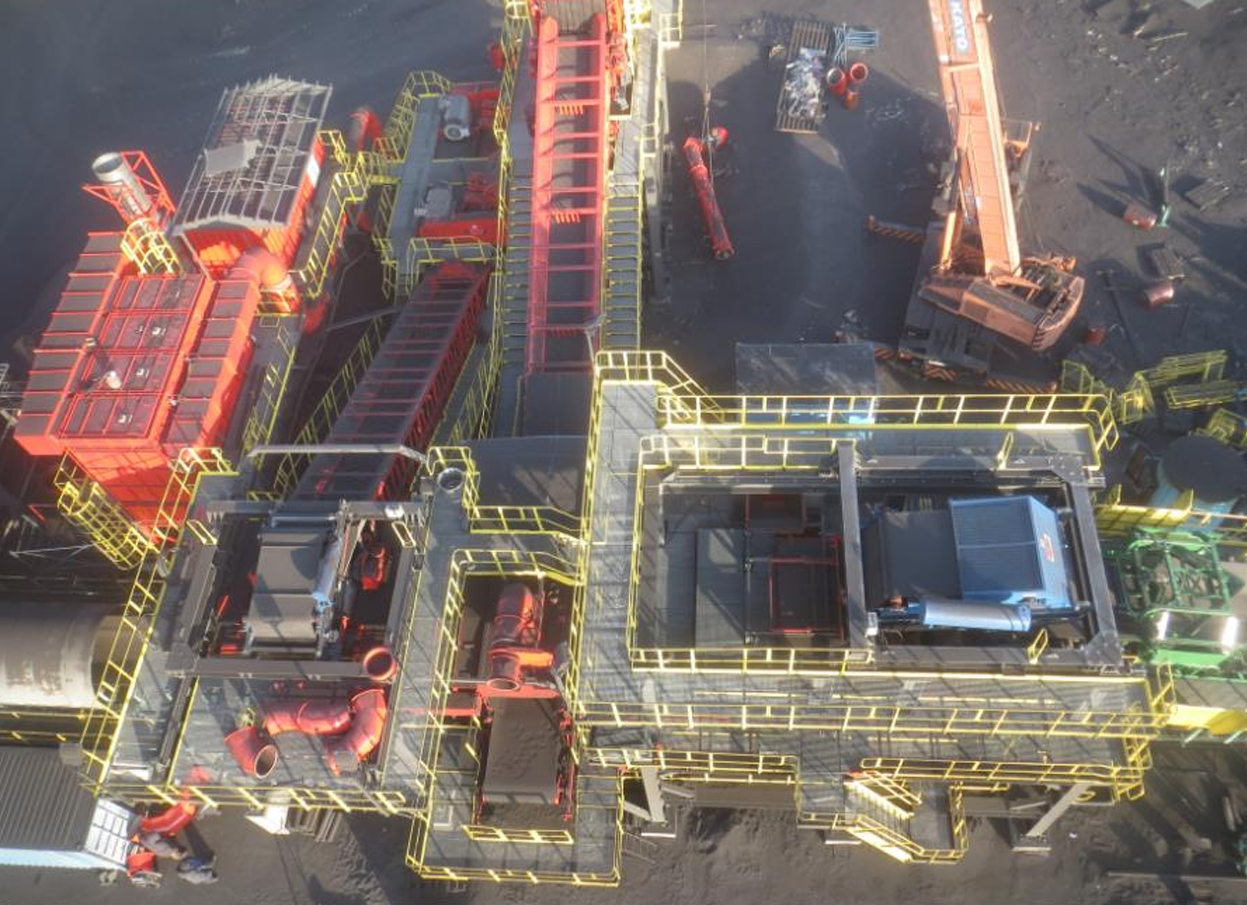

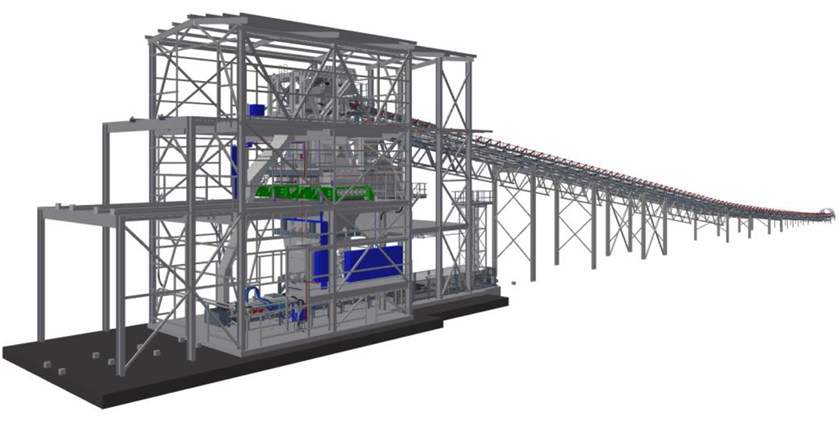

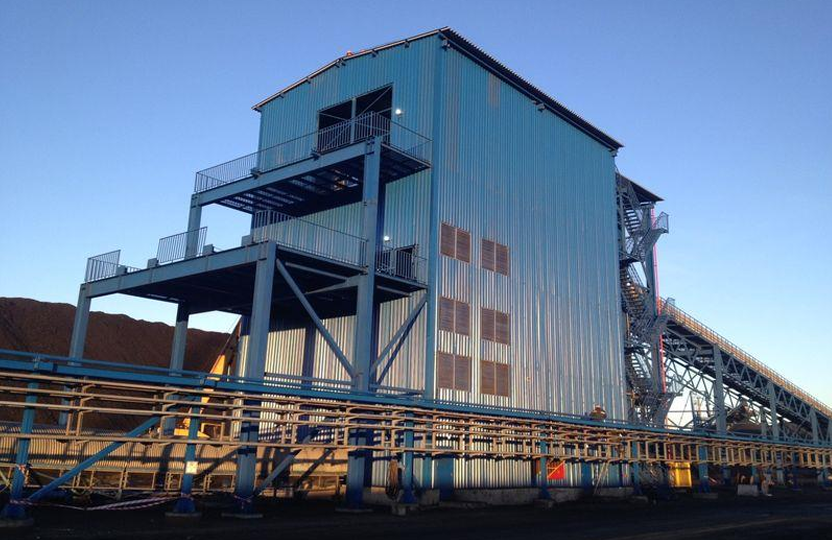

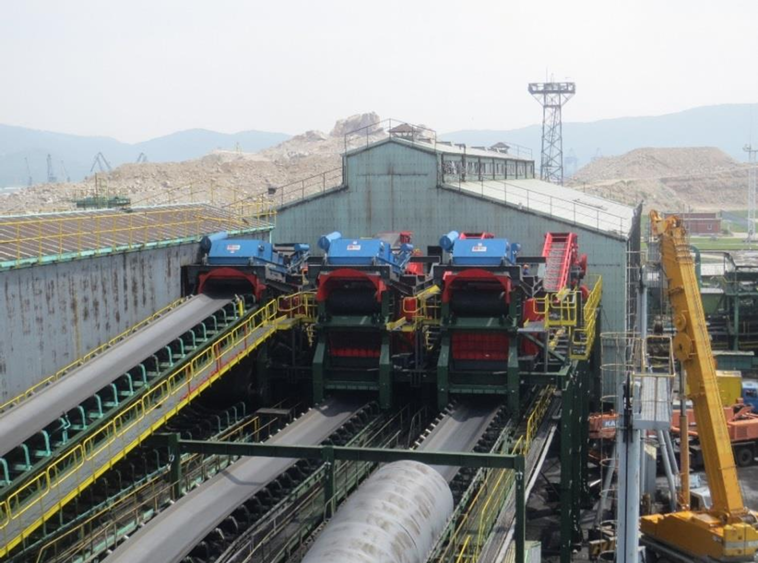

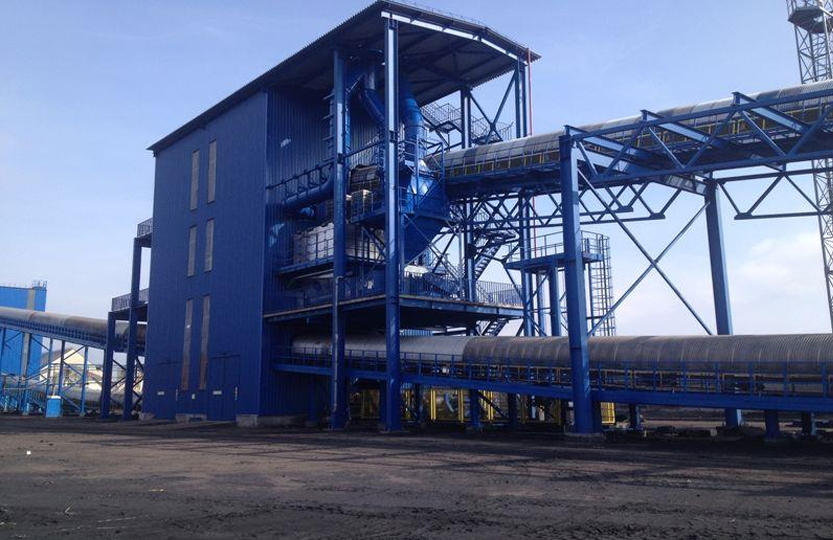

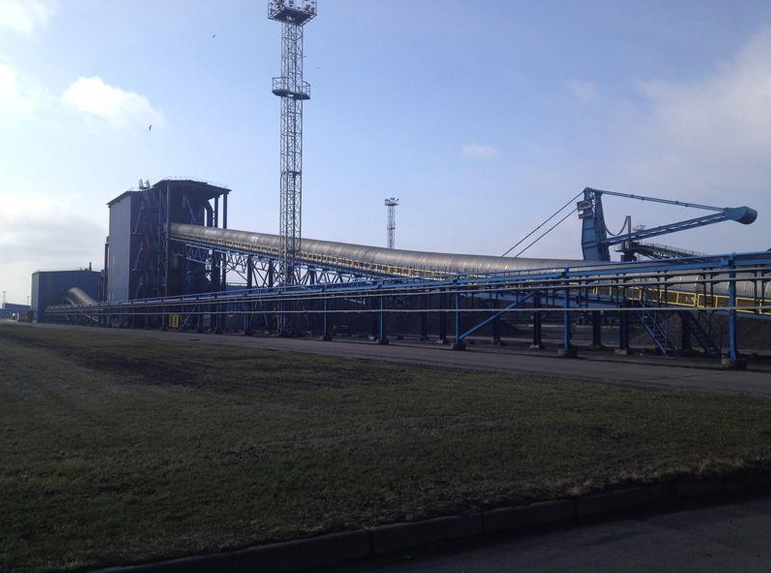

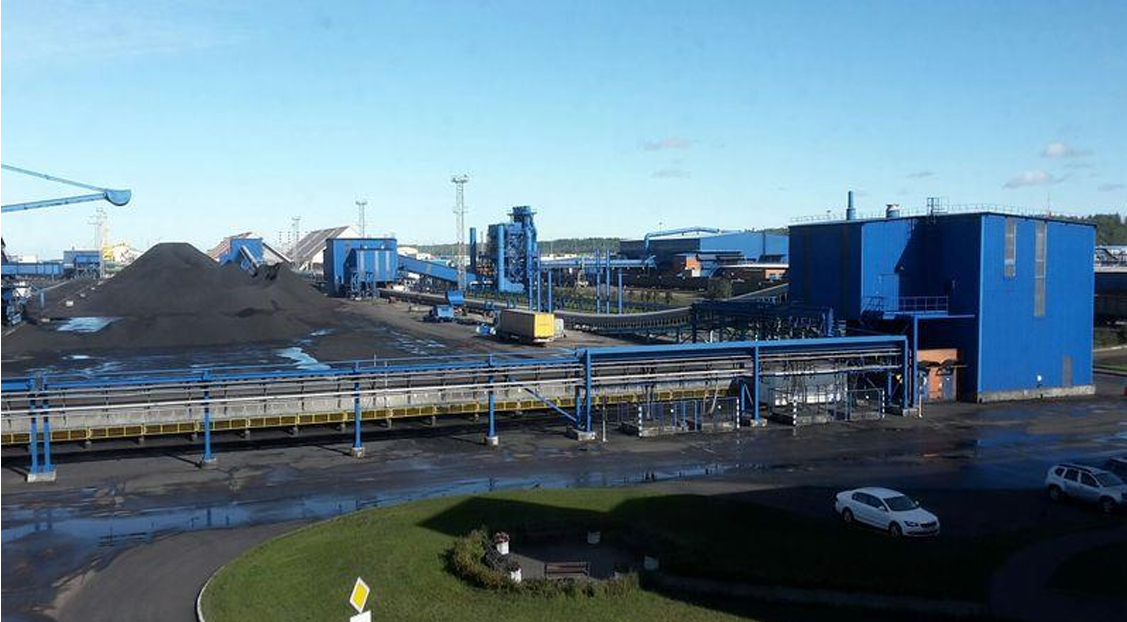

В рамках проекта разработана, спроектирована, пройдена государственная экспертиза и построена станция дополнительного дробления ПС11, ПС12 на конвейерных линиях №5 и №6. Также была произведена модернизация перегрузочного комплекса для АО «Ростерминалуголь» в порту «Усть-Луга».

Общая концепция: Общая концепция построения пересыпных станций дополнительного дробления основана на размещении оборудования в составе существующего комплекса, что позволяет подавать на склад или судно, готовый для погрузки уголь без дополнительной обработки.

Климатические условия: - температура воздуха: -38°С до +40,6°С

Производительность  конвейерных линий: 3500 т/час

Размер материала (уголь) на входе  (мм)  нормальный 0 – 200 (мм) максимальный – 300

Размер материала (уголь) на выходе (мм)  0 – 50

Скорость транспортируемого угля: 4,5 м/с

Общий строительный объем: 3789,12 м3

Площадь застройки: 253,97 м2

Габаритные размеры комплекса: - Д- 34,6 м Ш - 21,6 м В - 22,2м

Высота от уровня земли до наивысшей точки фасада: 22,2м.

Масса комплекса: 434 т

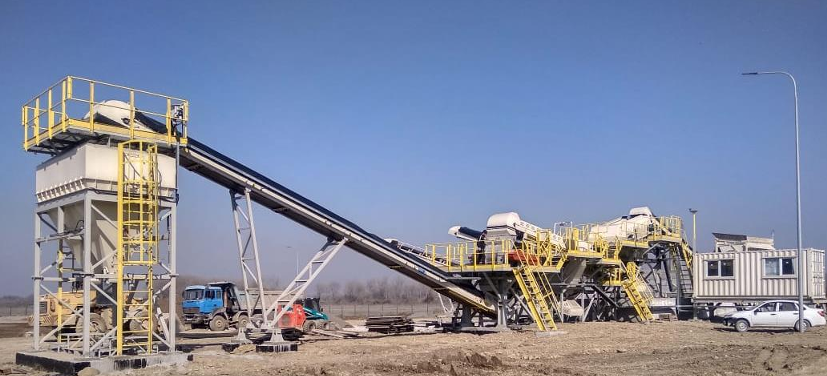

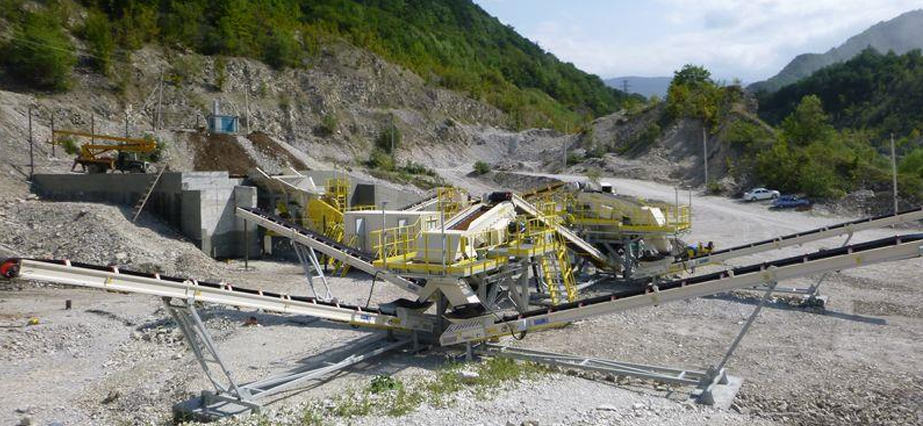

В рамках проекта разработана, спроектирована и поставлена дробильно сортировочное оборудование на территорию Чеченской республики.

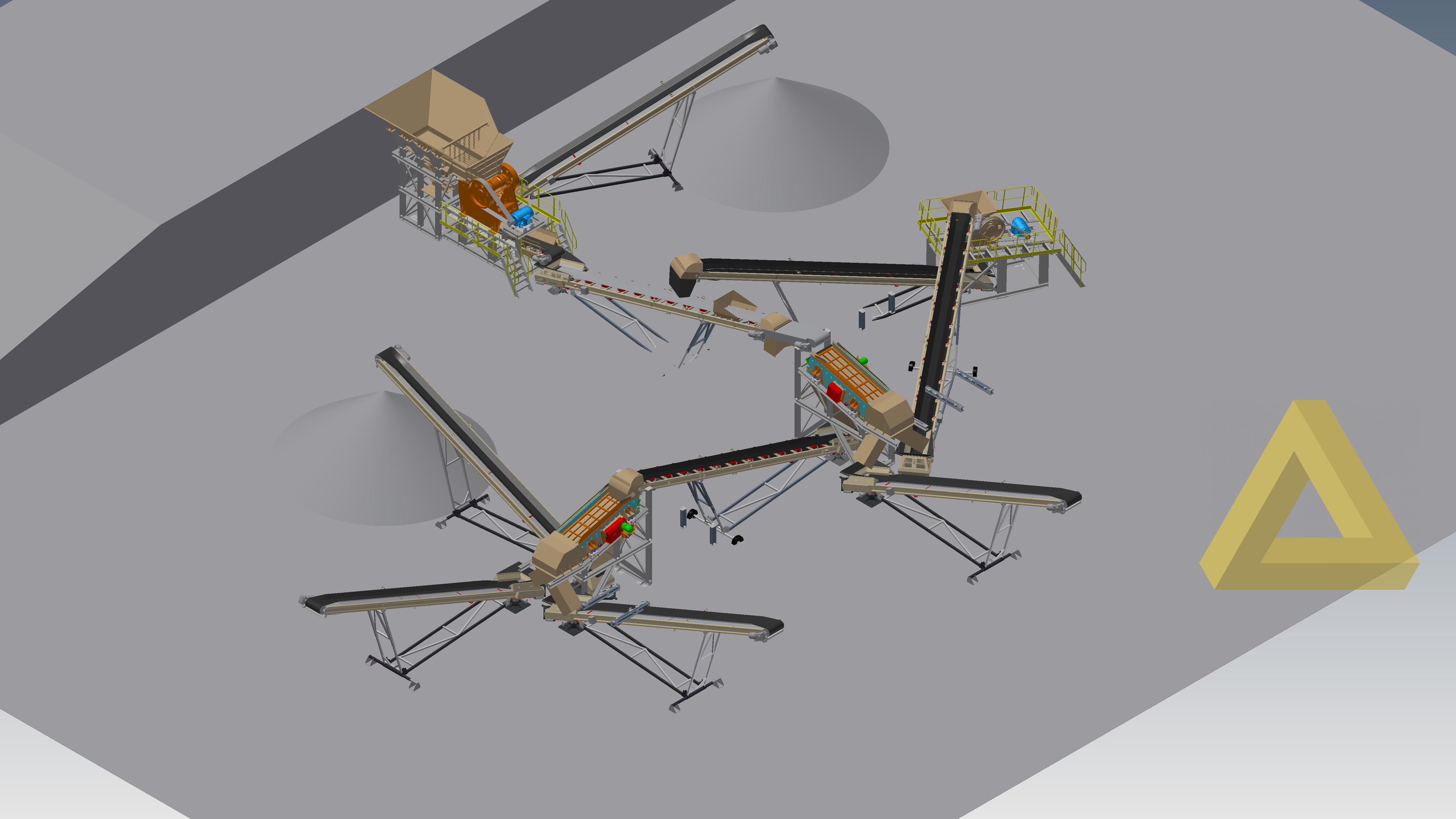

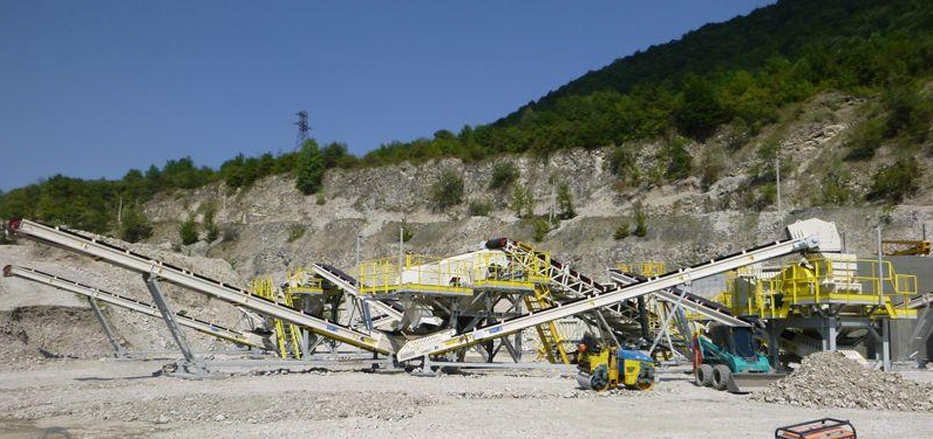

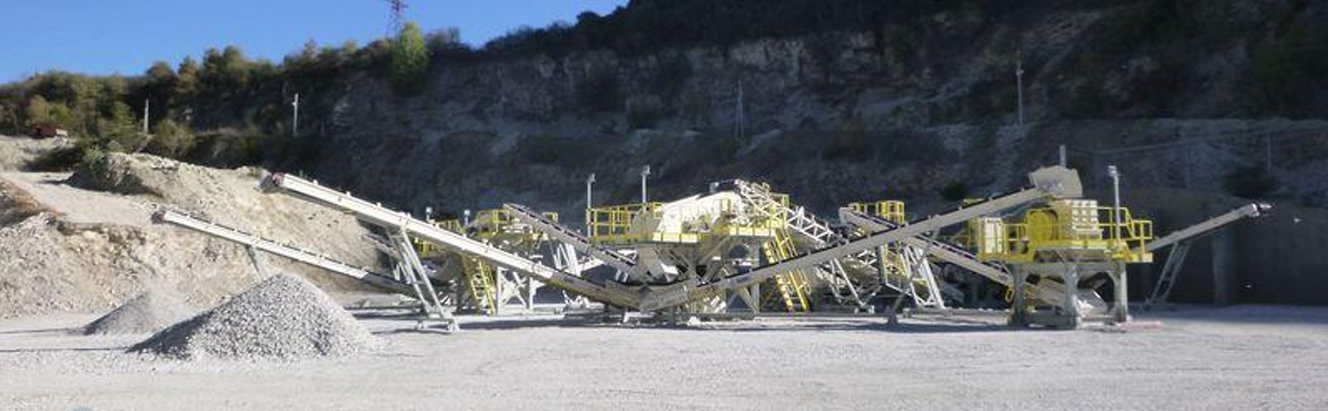

Комплекс по заказу ЗАО «Инновационный Строительный Технопарк Казбек», предназначен для первичной переработки и подготовки добытой горной массы известняка крупностью до 500мм, с выделением товарных фракций 0 – 5мм, 5 – 20мм, 20 – 40мм и 40 – 80мм, из которых фракция 40 – 80мм – является основной.

Тип: Дробильно сортировочный комплекс

Назначение: Первичная переработка и подготовка горной массы

Наименование материала: Известняк

Производительность ДСК: 250 т/час

Гранулометрический состав материала на входе в ДСК:  0÷500

Гранулометрический состав материала на выходе из ДСК:

Климатическое исполнение:

Габаритные размеры ДСК в рабочем положении:

Масса ДСК: 121,5 т

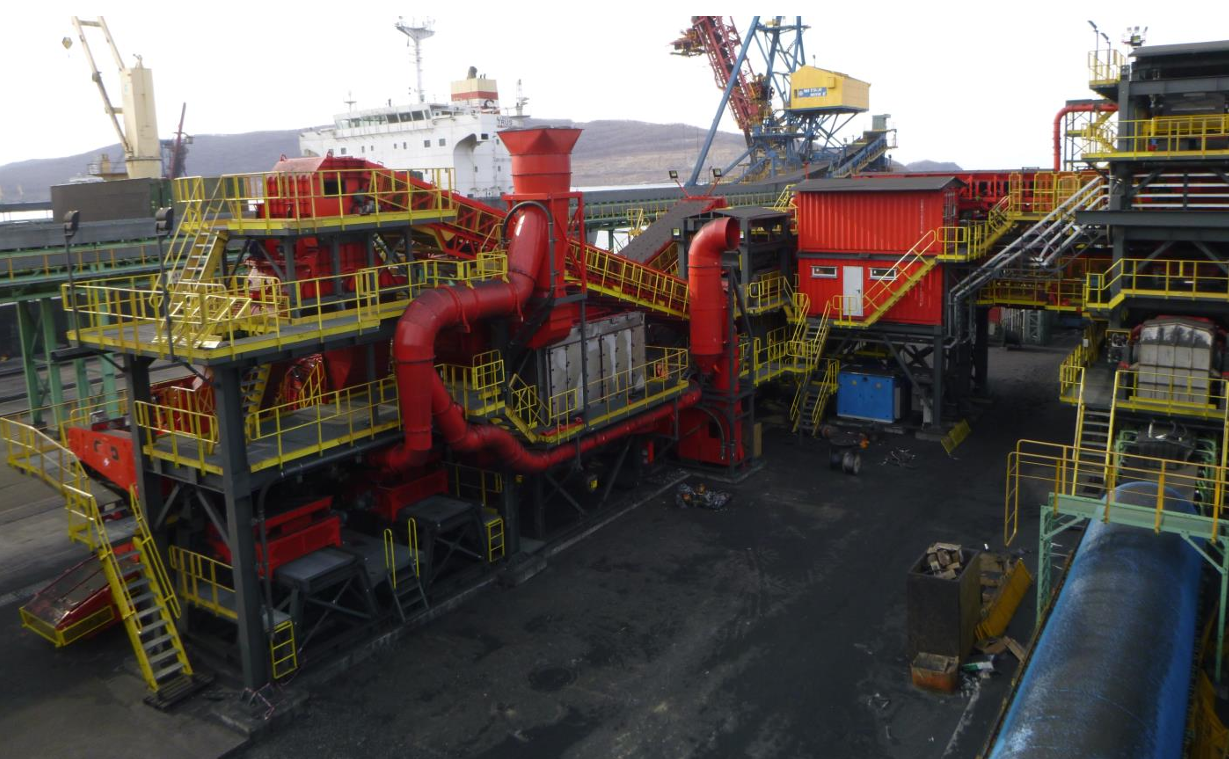

Тип: Дробильно сортировочный комплекс

Назначение: сортировка, дробление угля и магнитная очистка ферромагнитных включений в процессе погрузки судна

Наименование материала: уголь

Производительность ДСК: 3000 т/час

Гранулометрический состав материала на входе в ДСК:

Гранулометрический состав материала на выходе из ДСК: не более 50мм (допускается не более 2% надрешётного продукта)

Допустимый размер и содержание ферромагнитного металла на выходе из ДСК: 0,5 кг на 10000 т., размером не более 50 мм.

Климатическое исполнение:

Скорость транспортируемого угля:

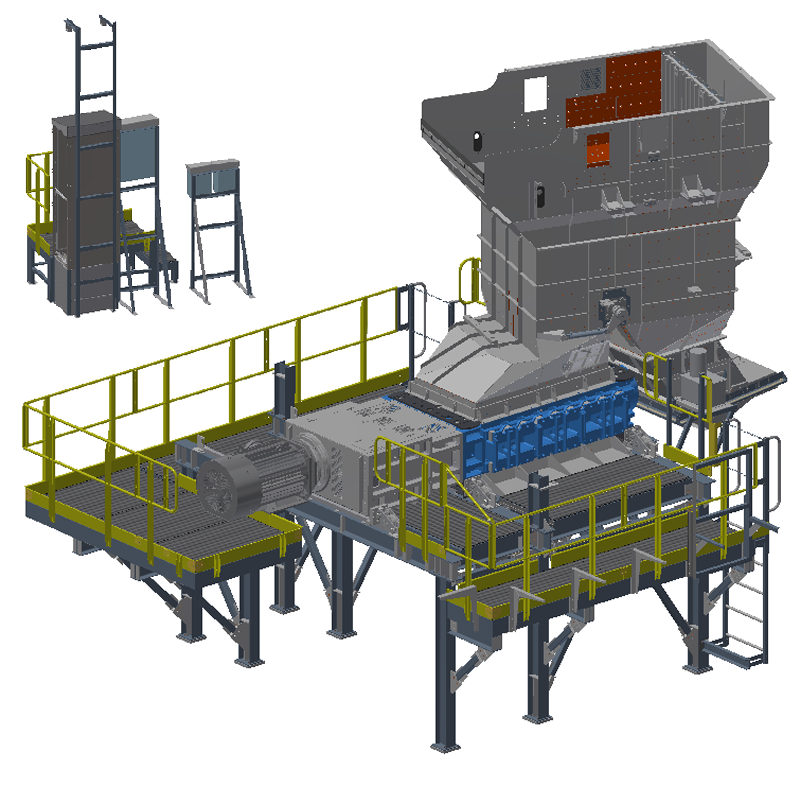

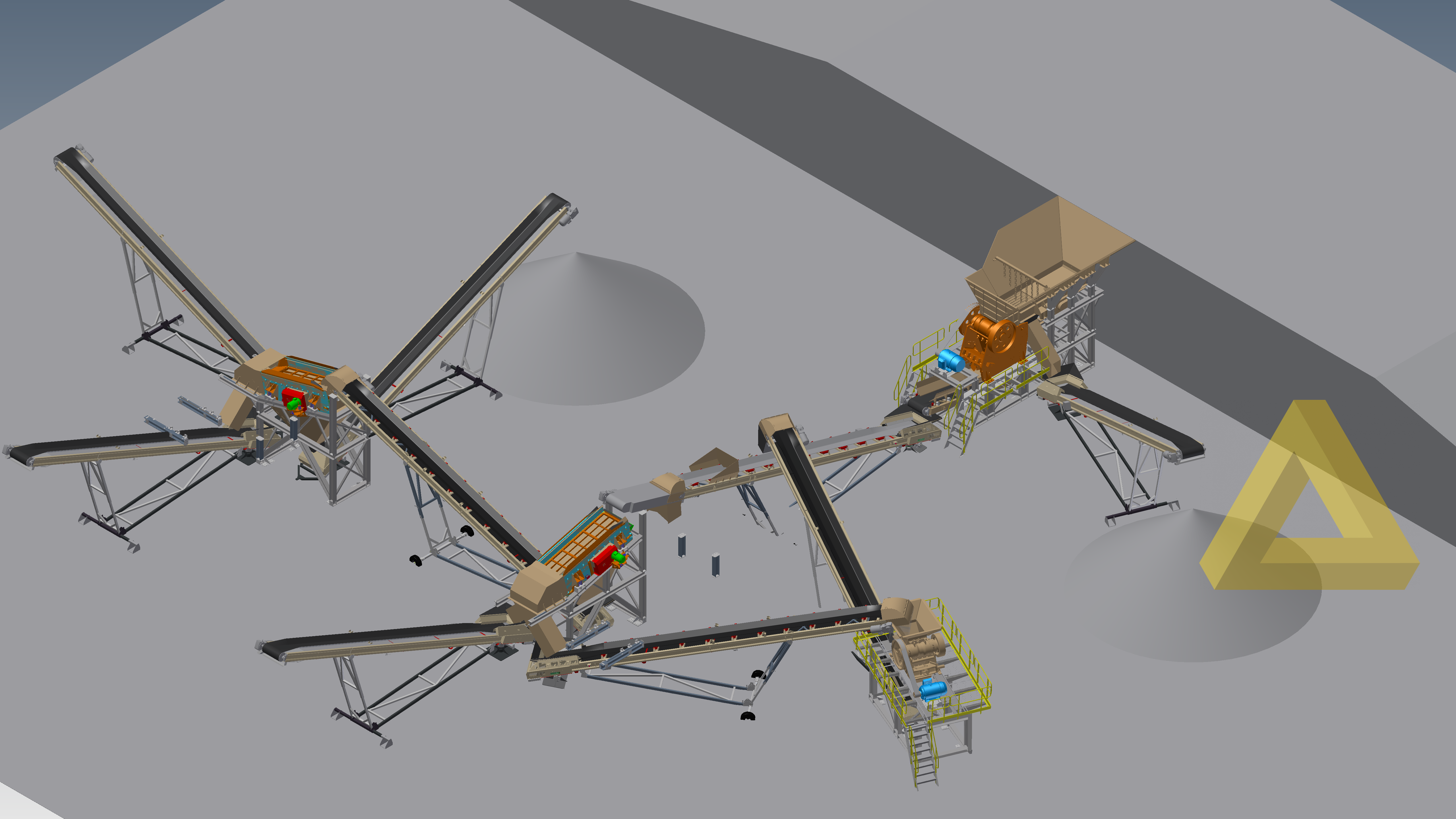

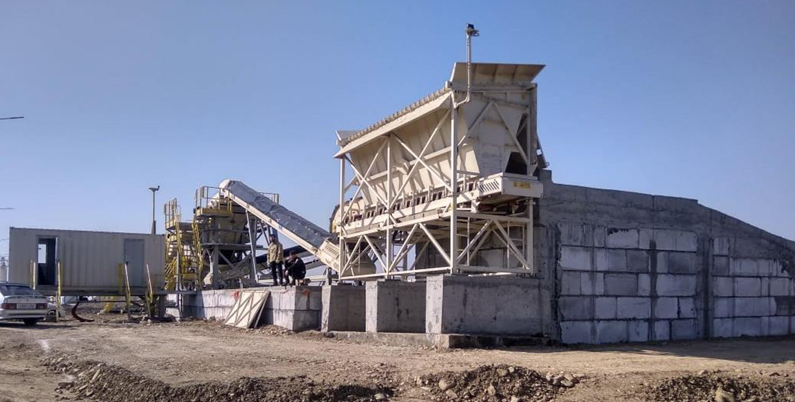

Данный комплекс предназначен для переработки горной породы гипса крупностью до 500 мм и получения товарной фракции гипса 0÷20 мм. Область применения – горнодобывающие или перерабатывающие полезные ископаемые предприятия.

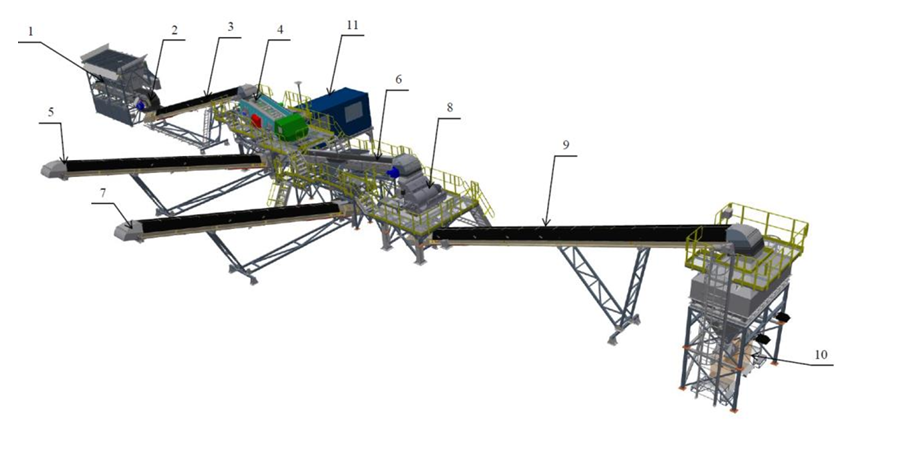

Комплекс представляет собой совокупность сортировочного дробильного оборудования, конвейерного транспорта, а также системы электроснабжения автоматического и управления, объединенных в единую технологическую цепочку: от  приемного бункер-питателя до формирования склада готовой продукции.

Комплект поставки:
